Standard-Küvetten, Hellma®
Standard Cells

Legende für Material-Code


OGOptisches Glas (360 nm - 2500 nm)
OSOptisches Spezialglas (320 nm - 2500 nm)
UVHOQ 310H (260 nm - 2500 nm)
QSQuarzglas SUPRASIL® (200 nm - 2500 nm)
QXQuarzglas SUPRASIL® 300 (200 nm - 3500 nm)

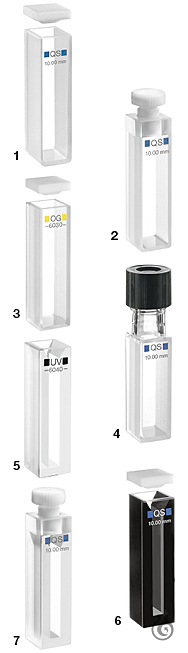

Makro-Küvetten für Absorptionsmessungen

Innenbreite 9,5 mm, Bodendicke 1,5 mm

Typ/Material

Vol.
µl		DeckelSchichtdicke
mm		Außenmaße H × B × T
mm		Best.-Nr.
100-OS 350Glas-Abdeckplättchen 145×12,5×3,519 55 11011
100-OS 700Glas-Abdeckplättchen 245×12,5×4,519 55 11021
100-OS 1750Falzdeckel 545×12,5×7,519 55 11051
100-OS 3500Falzdeckel 1045×12,5×12,519 55 11101
100-OS 7000Falzdeckel 2045×12,5×22,519 55 11201
100-OS14000Falzdeckel 4045×12,5×42,519 55 11401
100-OS17500Falzdeckel 5045×12,5×52,519 55 11501
100-OS35000Falzdeckel10045×12,5×102,519 55 11601
100-QS 350Glas-Abdeckplättchen 145×12,5×3,519 55 11012
100-QS 700Glas-Abdeckplättchen 245×12,5×4,519 55 11022
100-QS 1750Falzdeckel 545×12,5×7,519 55 11052
(1)100-QS 3500Falzdeckel 1045×12,5×12,519 55 11102
100-QS 7000Falzdeckel 2045×12,5×22,519 55 11202
100-QS14000Falzdeckel 4045×12,5×42,519 55 11402
100-QS17500Falzdeckel 5045×12,5×52,519 55 11502
100-QS35000Falzdeckel10045×12,5×102,519 55 11602
100-QX 3500Falzdeckel 1045×12,5×12,519 55 11104
110-OS 3500Stopfen aus PTFE 1045×12,5×12,519 55 12101
110-QS 350Stopfen aus PTFE 145×12,5×3,519 55 12012
110-QS 700Stopfen aus PTFE 245×12,5×4,519 55 12022
110-QS 1750Stopfen aus PTFE 545×12,5×7,519 55 12052
(2)110-QS 3500Stopfen aus PTFE 1045×12,5×12,519 55 12102
110-QS17500Stopfen aus PTFE 5045×12,5×52,519 55 12502
110-QX 3500Stopfen aus PTFE 1045×12,5×12,519 55 12104
(3)6030-OG 3500Falzdeckel 1045×12,5×12,519 55 10001
6030-OG 7000Falzdeckel 2045×12,5×22,519 55 10021
6030-OG14000Falzdeckel 4045×12,5×42,519 55 10031
6030-OG17500Falzdeckel 5045×12,5×52,519 55 10041
6030-UV 3500Falzdeckel 1045×12,5×12,519 55 10002
(4)117.100-QS1) 3500Schraubdeckel 1045×12,5×12,510 55 11172



1) Verschließbar für anaerobe Arbeiten mit ISO-Gewinde GL 14 und Schraubkappe mit Silikon-Dichtung


Halb-Mikro-Küvetten für Absorptionsmessungen

Innenbreite 4 mm

Typ/MaterialVol.
µl		DeckelSchichtdicke
mm		Außenmaße H × B × T
mm		Bodendicke
mm		Best.-Nr.
6040-OG1400ohne Deckel1045×12,5×12,53,219 55 10009
(5)6040-UV1400ohne Deckel1045×12,5×12,53,219 55 10010
104-OS1400Falzdeckel1045×12,5×12,53,219 55 13101
104-OS7000Falzdeckel5045×12,5×52,53,219 55 13501
104-QS1400Falzdeckel1045×12,5×12,53,219 55 13102
104-QS7000Falzdeckel5045×12,5×52,53,219 55 13502
(6)104B-QS2)1400Falzdeckel1045×12,5×12,53,219 55 13602
108-QS1000Falzdeckel1045×12,5×12,5910 55 13702
(7)114-QS1400Stopfen aus PTFE1046×12,5×12,53,219 55 14122
114B-QS2)1400Stopfen aus PTFE1046×12,5×12,53,219 55 14132
117.104-QS1)1400Schraubdeckel1056×12,5×12,51,2510 55 14142



1) Verschließbar für anaerobe Arbeiten mit ISO-Gewinde GL 14 und Schraubkappe mit Silikon-Dichtung
2) Seitenwände und Boden schwarz

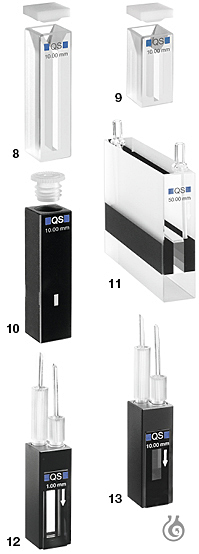

Mikro-Küvetten für Absorbtionsmessungen

Schichtdicke 10 mm, Innenbreite 2 mm

Typ/MaterialVol.
µl		DeckelAußenmaße H × B × T
mm		Bodendicke
mm		Best.-Nr.
104.002-OS700Falzdeckel45×12,5×12,53,219 55 14161
(8)104.002-QS700Falzdeckel45×12,5×12,53,219 55 14162
104.002B-QS700Falzdeckel45×12,5×12,53,219 55 14172
(9)105-QS300Falzdeckel25×12,5×12,51,510 55 14182
108.002-QS500Falzdeckel45×12,5×12,5910 55 14192
108.002B-QS500Falzdeckel45×12,5×12,5910 55 14193
115-QS400Stopfen aus PTFE40×12,5×12,51,2519 55 14192
115B-QS2)400Stopfen aus PTFE40×12,5×12,51,2510 55 14195



2) Seitenwände und Boden schwarz


Ultra-Mikro-Küvetten für Absorbtionsmessungen

mit Stopfen aus PE



Material:Quarzglas SUPRASIL®
Schichtdicke:10 mm
Außenmaße (H×B×T):45 × 12,5 × 12,5 mm


Typ/MaterialVol.
µl		Zentrumshöhe
mm		Apertur H × B
mm		Best.-Nr.
105.200-QS160158 × 210 55 12001
105.200-QS160 8,58 × 210 55 12002
(AT)105.201-QS100155 × 210 55 12011
105.201-QS100 8,55 × 219 55 10521
105.202-QS 50152,5 × 210 55 12021
105.202-QS 50 8,52,5 × 210 55 12022



Halb-Mikro-Küvetten für Durchflussmessungen

mit Zu- und Abfluss-Stutzen für Absorptionsmessungen



Material der Fenster:Quarzglas SUPRASIL®
Apertur (H×B):11 × 4 mm


Typ/MaterialVol.
µl		Schichtdicke
mm		Zentrumshöhe
mm		Außenmaße H × B × T
mm		Best.-Nr.
176.000-QS 450101545×12,5×12,519 55 30102
(AK)176.000-QS2250501545×12,5×52,519 55 30502
176.000-QS225050 8,538,5×12,5×52,519 55 30501



Kompakt-Küvetten für Durchflussmessungen

mit 2 Schraubanschlüsen M 6 × 1 und FEP-Schläuchen für Absorptionsmessungen (Außen-Ø 1,9 mm, Innen-Ø 1,1 mm, 500 mm lang)



Material der Fenster:Quarzglas SUPRASIL®
Außenmaße (H×B×T):35 × 12,5 × 12,5 mm


Typ/MaterialVol.
µl		Schichtdicke
mm		Zentrumshöhe
mm		Apertur H × B
mm		Best.-Nr.
170.700-QS3) 6,2 0,1alle Maße17,5×3,519 55 22202
170.700-QS3) 12,4 0,2alle Maße17,5×3,519 55 22212
170.700-QS3) 31 0,5alle Maße17,5×3,519 55 22222
(AL)170.700-QS 62 1alle Maße17,5×3,519 55 22252
170.700-QS124 2alle Maße17,5×3,519 55 22322
176.700-QS195 51511×3,510 55 15051
176.700-QS195 5 8,511×3,510 55 15052
(AM)176.700-QS390101511×3,519 55 15102
176.700-QS39010 8,511×3,519 55 15832



3) mit Bypass

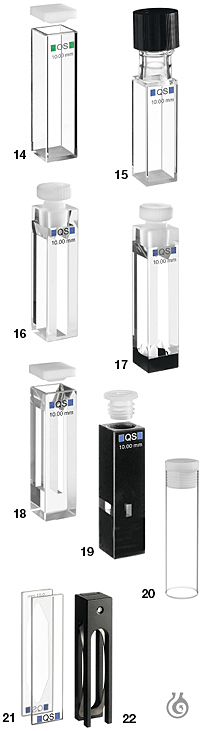

Makro-Küvetten für Fluoreszensmessungen

mit Falzdeckel oder Stopfen aus PTFE, Dreieck-Küvette



Volumen:3500 µl
Anzahl der Fenster:4
Schichtdicke:10 × 10 mm
Innenbreite:10 mm
Bodendicke:1,25 mm


TypMaterial der FensterAußenmaße H × B × T
mm		Best.-Nr.
(AN)101-OSOptisches Spezialglas45×12,5×12,519 55 11511
101-QSQuarzglas SUPRASIL®45×12,5×12,519 55 11512
111-OSOptisches Spezialglas46×12,5×12,519 55 12511
111-QSQuarzglas SUPRASIL®46×12,5×12,519 55 12512
(AO)117.100F-QS1)Quarzglas SUPRASIL®56×12,5×12,510 55 13512



1) Verschließbar für anaerobe Arbeiten mit ISO-Gewinde GL 14 und Schraubkappe mit Silikon-Dichtung


Halb-Mikro-Küvetten für Fluoreszenzmessungen



Material der Fenster:Quarzglas SUPRASIL®
Anzahl der Fenster:4
Schichtdicke:10 × 4 mm
Innenbreite:4 mm


TypVol.
µl		DeckelAußenmaße H × B × T
mm		Bodendicke
mm		Best.-Nr.
104F-QS1400Falzdeckel45×12,5×12,51,2519 55 14112
(AP)114F-QS1400Stopfen aus PTFE46×12,5×12,51,2510 55 15112
(AQ)119.004F-QS1500Stopfen aus PTFE49,5×12,5×12,5510 55 11194
117.104F-QS1)1400Schraubdeckel56×12,5×12,51,2510 55 11174



1) Verschließbar für anaerobe Arbeiten mit ISO-Gewinde GL 14 und Schraubkappe mit Silikon-Dichtung


Mikro-Küvetten für Fluoreszenzmessungen



Material der Fenster:Quarzglas SUPRASIL®
Schichtdicke:10 × 2 mm
Innenbreite:2 mm


TypVol.
µl		DeckelAußenmaße H × B × T
mm		Bodendicke
mm		Best.-Nr.
104.002F-QS700Falzdeckel45×12,5×12,51,2519 55 14182
(AR)108.002F-QS500Falzdeckel45×12,5×12,5910 55 14183
115F-QS400Stopfen aus PTFE40×12,5×12,51,2510 55 14184



Ultra-Mikro-Küvetten für Fluoreszenzmessungen

mit Stopfen aus PTFE



Material der Fenster:Quarzglas SUPRASIL®
Anzahl der Fenster:3
Außenmaße (H×B×T):45 × 12,5 × 12,5 mm


TypVol.
µl		Schichtdicke
mm		Innenmaße
mm		Zentrumshöhe
mm		Best.-Nr.
105.250-QS10010 × 25 × 21510 55 12501
(AS)105.250-QS10010 × 25 × 2 8,510 55 12502
105.251-QS 453 × 35 × 31510 55 12511
105.251-QS 453 × 35 × 3 8,510 55 12512



Küvetten für Streulichtmessungen

mit PTFE-Stopfen, Material der Fenster Quarzglas SUPRASIL®

TypVol.
µl		Außenmaße H × Ø
mm		Innenmaße
mm		Best.-Nr.
540.110-QS 280075 × 1075 × 810 55 15400
540.111-QS4) 280075 × 1075 × 810 55 15401
(BT)540.135-QS1400075 × 2075 × 1810 55 15405



4) Außenzylinder feuerpoliert


Demontierbare Küvetten für spezielle Anwendungen
TypVol.
µl		Schichtdicke
mm		Best.-Nr.
(BK)106-QS 2,60,01 ± 0,00310 55 11061
106-QS260,1 ± 0,00510 55 11062
106-QS520,2 ± 0,00510 55 11063
(BL)013.000, Halter für Küvetten-Typ 106-QS10 55 11069
